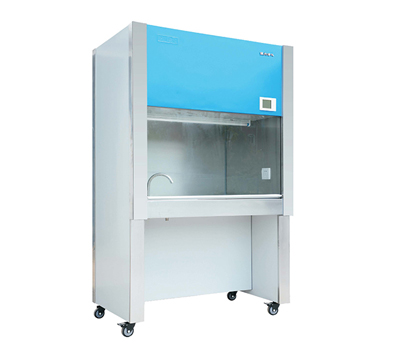

SW-TFG型通風柜是用于實驗室中，需要將有害氣體排出，并對實驗過程中需要清洗和排污的一種實驗室常用設備。
一、工作原理
實驗室內空氣由頂部的低噪音離心式通風機吸入靜壓箱，經頂部PVC管均勻吹出（排出管接至室外），從而使原實驗區內形成負壓空氣幕，去除工作區域內的原自然空氣或有污染的空氣，開機后五分鐘既能達到并保持理想的空間，采用可調風機調節風量大小，方便型開關及電壓旋鈕，保證工作區內的風速始終處于理想狀態。
二、結構特點
箱體殼采用進口中纖壓力防火板緊密結合，內壁均敷不銹鋼及層孔臺板，保證長期無銹蝕發生，面層電噴處理，表面光滑無塵，方便耐用。
三、技術參數
|
參數 |
SW-TFG12 |
SW-TFG15 |
SW-TFG18 |
|
排風風速 |
0.3~0.6m/s范圍可調 |
||
|
進水壓力 |
>0.5Pa |
||
|
最大功率 |
300W |
||
|
電源配置 |
AC 220V/50Hz |
||
|
重量 |
<200kg |
||
|
外形尺寸 |
1200×750×1950mm |
1500×750×1950mm |
1800×750×1950mm |
|
工作區尺寸 |
1030×730×600mm |
1330×730×600mm |
1630×730×600mm |
|
說明：本公司接受客戶特殊規格要求的非標型負壓通風柜的定制。 |
|||
四、安裝使用
本設備使用地點應在環境較為清潔的工作室內，插上220V交流電源后，按控制面板上的所示功能開啟即可，在開機前應對凈化臺的工作區面及外殼進行認真清潔處理，去除表面積塵，開機后五分鐘即可進行實施正常操作使用。
五、維護
1、一般情況使用風機工作電壓調整至最高點時，仍不能達到理想風速時說明風管內積塵過多，要進行清理或更新。
2、更換風管或配件時，應注意型號規格尺寸的正確（原生產廠家配置），注意排風管在室內部分的周邊密封，絕對無滲漏現象發生。
六、一般故障原因及排除方法
|
故障現象 |
原因 |
排除方法 |
|
總電源開關和不上，自動跳閘 |
1、風機卡死導致電動機堵轉，或者線路有短路。 |
1、調整風機軸位置，或者更換葉輪和軸承，檢查線路是否完好。 2、對照電路圖逐點檢查線路、元器件對外殼的絕緣電阻，修復絕緣故障部位。 |
|
風速較低 |
1、 初效過濾器積塵過多 2、 高效過濾器失效 |
1、 清洗初效過濾器。 2、 更換高效過濾器。 |
|
風機不轉 |
1、 接觸器不工作 2、 風機電源熔芯已熔斷 |
1、 檢查接觸器線路是否正確。 2、 更換熔芯。 |
|
熒光燈不亮 |
1、 燈管或繼電器損壞 2、 燈管電源熔絲已熔斷 |
1、 更換燈管或繼電器。 2、 更換熔芯。 |
